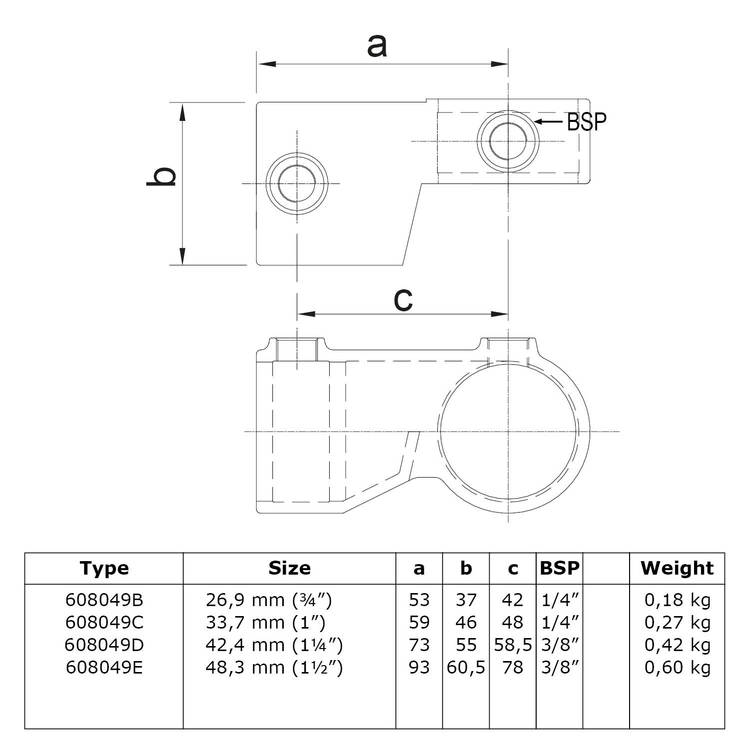

Rohrverbinder Winkelgelenk, verstellbar - Typ 49

Rohrverbinder 3-Wege-Eckstück / 90° Eckverbinder - Typ 18 Mit dem 3-Wege-Eckstück Typ 18 erhalten Sie einen 90°-Eckverbinder, mit dem Sie 3 Rohre mit gleichem Durchmesser in einem 90°-Winkel zueinander verbinden können. Der Rohrverbinder wird außen über die Rohre geschoben und sorgt somit für eine äußere Rohrverbindung. Zur Auswahl steht Ihnen der Eckstück-Rohrverbinder für die Durchmesser 26,9 mm (3/4"), 33,7 mm (1/2"), 42,4 mm (1 1/4"), 48,3 mm (1 1/2") und 60,3 mm (2"). Das Material des Rohrverbinders Typ 18 ist verzinktes Gusseisen. Vorteile auf einen Blick: Edelstahlschraube Garantie bis 1500 N/m Belastung kein Schweißen, somit keine Feuererlaubnis erforderlich Keine Gewinde, keine Verschraubung Mit einfachem Sechskantschlüssel montierbar Vielseitiges System, vor Ort veränderbar Lackierbar Anwendungen: Handläufe Sicherheitsgeländer/Schutzbarrieren Fallschutz Sonstige Anwendungen für sicheres Arbeiten Feste Geländer Maschinenschutzvorrichtungen Spielplätze Technische Daten & Sicherheitshinweise Geprüfte Qualität: Das Produkt wurde auf freiwilliger Basis auf die Einhaltung der grundlegenden Anforderungen geprüft. Alle anwendbaren Anforderungen der Prüf- und Zertifizierordnung der TÜV SÜD Gruppe müssen erfüllt sein. Details siehe bitte: www.tuvsud.com/ps-zert Anzugsdrehmoment der Klemmschraube: 39 Nm max. Biegemoment: 1,25 kNm max. Zugbeanspruchung: 8,0 kNm Wichtige Hinweise zur Montage: Für die Montage der Flansche bei Geländern müssen geeignete Befestigungsmaterialien (Schrauben und Dübel) in Bezug auf den baulichen Untergrund verwendet werden. Die angegebenen Biegemomente gelten nur unter der Bedingung, dass die Rohrverbinder zur Boden- und Wandmontage auf einer ebenen Fläche montiert werden. Durch den Einfluss dynamischer Belastungen können sich Schraubverbindungen lösen. Die Schraubverbindungen müssen in regelmäßigen Abständen überprüft und gegebenenfalls nachgezogen werden. Die Intervalle sind abhängig von der jeweiligen Nutzung der Rohrverbinder und müssen von verantwortlichen Personen (zuständig ist der Betreiber) dokumentiert werden.

Kombiniertes Kreuz T-Stück, Typ 30 Dieser Rohrverbinder ermöglicht die Verbindung von drei Rohren mit identischem Durchmesser. Besonders häufig kommt er bei der Konstruktion von Gestängen zum Einsatz. Je nach Verwendungszweck kann die Position der Stützenöffnung angepasst werden: Bei Regalsystemen liegt sie außen an der Stütze, während sie bei Palettengestellen im Inneren der tragenden Elemente integriert ist. Zur Auswahl stehen Ihnen der Rohrverbinder mit Gelenkauge für die Durchmesser 26,9 mm (3/4"), 33,7 mm (1"), 42,4 mm (1 1/4") und 48,3 mm (1 1/2"). Das Material des Rohrverbinders Typ 30 ist verzinktes Gusseisen. Vorteile auf einen Blick: Edelstahlschraube Garantie bis 1500 N/m Belastung kein Schweißen, somit keine Feuererlaubnis erforderlich Keine Gewinde, keine Verschraubung Mit einfachem Sechskantschlüssel montierbar Vielseitiges System, vor Ort veränderbar Lackierbar Anwendungen: Handläufe Sicherheitsgeländer/Schutzbarrieren Fallschutz Sonstige Anwendungen für sicheres Arbeiten Feste Geländer Maschinenschutzvorrichtungen Spielplätze Technische Daten & Sicherheitshinweise Geprüfte Qualität: Das Produkt wurde auf freiwilliger Basis auf die Einhaltung der grundlegenden Anforderungen geprüft. Alle anwendbaren Anforderungen der Prüf- und Zertifizierordnung der TÜV SÜD Gruppe müssen erfüllt sein. Details siehe bitte: www.tuvsud.com/ps-zert Anzugsdrehmoment der Klemmschraube: 39 Nm max. Biegemoment: 1,25 kNm max. Zugbeanspruchung: 8,0 kNm Wichtige Hinweise zur Montage: Für die Montage der Flansche bei Geländern müssen geeignete Befestigungsmaterialien (Schrauben und Dübel) in Bezug auf den baulichen Untergrund verwendet werden. Die angegebenen Biegemomente gelten nur unter der Bedingung, dass die Rohrverbinder zur Boden- und Wandmontage auf einer ebenen Fläche montiert werden. Durch den Einfluss dynamischer Belastungen können sich Schraubverbindungen lösen. Die Schraubverbindungen müssen in regelmäßigen Abständen überprüft und gegebenenfalls nachgezogen werden. Die Intervalle sind abhängig von der jeweiligen Nutzung der Rohrverbinder und müssen von verantwortlichen Personen (zuständig ist der Betreiber) dokumentiert werden.

Bauzaunverbinder und Zaunklemme Der Bauzaunverbinder und Zaunklemme ist eine Sicherheits-Verbindungsschelle und optimal geeignet für das Verbinden von 2 Bauzaun-Elementen oder anderen Moblizäunen. Der Bauzaunverbinder und Zaunklemme verhindert das auseinanderdrücken von Bauzäunen auf Baustellen, Festivals oder anderen Bereichen. Somit behält der Bauzaun seine Funktion und gewährt Unbefugten keinen Zutritt.

Ösenteil mit Einzellasche, Typ 55: Dieser Rohrverbinder eignet sich ideal zur Befestigung von Platten und wird häufig im Möbelbau verwendet – etwa zum Anbringen von Tischplatten oder Regalböden. Auch im Bereich Werbetechnik findet er Anwendung: Werbeschilder lassen sich damit unkompliziert in eine Rohrrahmenkonstruktion integrieren und sicher fixieren. Zur Auswahl stehen Ihnen das Ösenteil mit Einzellasche für die Durchmesser 21,3 mm (1/2"), 26,9 mm (3/4"), 33,7 mm (1"), 42,4 mm (1 1/4")und 48,3 mm (1 1/2"). Das Material des Rohrverbinders Typ 55 ist verzinktes Gusseisen. Vorteile auf einen Blick: Edelstahlschraube Garantie bis 1500 N/m Belastung kein Schweißen, somit keine Feuererlaubnis erforderlich Keine Gewinde, keine Verschraubung Mit einfachem Sechskantschlüssel montierbar Vielseitiges System, vor Ort veränderbar Lackierbar Anwendungen: Handläufe Sicherheitsgeländer/Schutzbarrieren Fallschutz Sonstige Anwendungen für sicheres Arbeiten Feste Geländer Maschinenschutzvorrichtungen Spielplätze

Rohrverbinder Gelenkstück doppelt, Typ 46 Dieser Gelenkrohrverbinder ermöglicht eine winkelverstellbare Befestigung beidseitig eines Pfostens. Er besteht aus einem doppelten Gelenkauge (Typ 38) sowie zwei Gelenkhaltern (Typ 42), die durch einen Nietbolzen stabil miteinander verbunden sind. Ideal für Konstruktionen, bei denen flexible Winkelverbindungen erforderlich sind. Bitte beachten:  Beim Einsatz dieses Rohrverbinder-Gelenkstücks müssen die Rohre an den Außenseiten in der gewünschten Stellung fest eingespannt werden, um eine stabile Konstruktion zu erhalten. Vorteile auf einen Blick: Edelstahlschraube Garantie bis 1500 N/m Belastung kein Schweißen, somit keine Feuererlaubnis erforderlich Keine Gewinde, keine Verschraubung Mit einfachem Sechskantschlüssel montierbar Vielseitiges System, vor Ort veränderbar Lackierbar Anwendungen: Handläufe Sicherheitsgeländer/Schutzbarrieren Fallschutz Sonstige Anwendungen für sicheres Arbeiten Feste Geländer Maschinenschutzvorrichtungen Spielplätze

Rohrverbinder Ösenteil mit Doppellasche | Wandbefestigung - Typ 56 Der Rohrverbinder Typ 56 ist ein Ösenteil mit 2 Laschen. Der Rohrverbinder wird außen über die Rohre geschoben und sorgt somit für eine äußere Rohrverbindung. Zur Auswahl stehen Ihnen der Rohrverbinder mit Doppellasche für die Durchmesser 26,9 mm (3/4"), 33,7 mm (1"), 42,4 mm (1 1/4") und 48,3 mm (1 1/2"). Das Material des Rohrverbinders Typ 56 ist verzinktes Gusseisen. Vorteile auf einen Blick: Edelstahlschraube Garantie bis 1500 N/m Belastung kein Schweißen, somit keine Feuererlaubnis erforderlich Keine Gewinde, keine Verschraubung Mit einfachem Sechskantschlüssel montierbar Vielseitiges System, vor Ort veränderbar Lackierbar Anwendungen: Handläufe Sicherheitsgeländer/Schutzbarrieren Fallschutz Sonstige Anwendungen für sicheres Arbeiten Feste Geländer Maschinenschutzvorrichtungen Spielplätze

Rohrverbinder Gelenkfuß - Typ 51 Der Rohrverbinder Gelenkfuß Typ 51 ist eine Kombination aus Gelenkhalter und Gelenkfußhalter zur Befestigung von einem Rohr an Wand, Decke und Boden. Der Rohrverbinder wird außen über das Rohr geschoben. Zur Auswahl steht Ihnen die Fußplatte für die Durchmesser 26,9 mm (3/4"), 33,7 mm (1/2"), 42,4 mm (1 1/4"), 48,3 mm (1 1/2") und 60,3 mm (2"). Das Material des Rohrverbinders Typ 51 ist verzinktes Gusseisen. Der Gelenkhalter und Gelenkfußhalter sind bei dem Gelenkfuß Typ 51, mittels Nietbolzen, fest miteinander verbunden. Zur Anwendung kommt dieser Gelenkfuß bei winkligen Wandbefestigungen oder als Abstützung für einen Stützpfosten. Vorteile auf einen Blick: Edelstahlschraube Garantie bis 1500 N/m Belastung kein Schweißen, somit keine Feuererlaubnis erforderlich Keine Gewinde, keine Verschraubung Mit einfachem Sechskantschlüssel montierbar Vielseitiges System, vor Ort veränderbar Lackierbar Anwendungen: Handläufe Sicherheitsgeländer/Schutzbarrieren Fallschutz Sonstige Anwendungen für sicheres Arbeiten Feste Geländer Maschinenschutzvorrichtungen Spielplätze

Rohrverbinder T-Verbinder / T-Stück kurz - Typ 2 Der T-Stück-Rohrverbinder Typ 2 dient als 2-Wege-Rohrverbinder für ein horizontales und ein vertikales Rohr. Die waagerechte Rohrverbindung ist nur eine Rohr-Durchführung und kann NICHT als Verbindung für 2 Rohre verwendet werden. Der Rohrverbinder wird außen über die Rohre geschoben und sorgt somit für eine äußere Rohrverbindung. Zur Auswahl stehen Ihnen der T-Stück-Rohrverbinder für die Durchmesser 26,9 mm (3/4"), 33,7 mm (1/2"), 42,4 mm (1 1/4"), 48,3 mm (1 1/2") und 60,3 mm (2"). Das Material des Rohrverbinders Typ 2 ist verzinktes Gusseisen. Vorteile auf einen Blick: Edelstahlschraube Garantie bis 1500 N/m Belastung kein Schweißen, somit keine Feuererlaubnis erforderlich Keine Gewinde, keine Verschraubung Mit einfachem Sechskantschlüssel montierbar Vielseitiges System, vor Ort veränderbar Lackierbar Anwendungen: Handläufe Sicherheitsgeländer/Schutzbarrieren Fallschutz Sonstige Anwendungen für sicheres Arbeiten Feste Geländer Maschinenschutzvorrichtungen Spielplätze Technische Daten & Sicherheitshinweise Geprüfte Qualität: Das Produkt wurde auf freiwilliger Basis auf die Einhaltung der grundlegenden Anforderungen geprüft. Alle anwendbaren Anforderungen der Prüf- und Zertifizierordnung der TÜV SÜD Gruppe müssen erfüllt sein. Details siehe bitte: www.tuvsud.com/ps-zert Anzugsdrehmoment der Klemmschraube: 39 Nm max. Biegemoment: 1,25 kNm max. Zugbeanspruchung: 8,0 kNm Wichtige Hinweise zur Montage: Für die Montage der Flansche bei Geländern müssen geeignete Befestigungsmaterialien (Schrauben und Dübel) in Bezug auf den baulichen Untergrund verwendet werden. Die angegebenen Biegemomente gelten nur unter der Bedingung, dass die Rohrverbinder zur Boden- und Wandmontage auf einer ebenen Fläche montiert werden. Durch den Einfluss dynamischer Belastungen können sich Schraubverbindungen lösen. Die Schraubverbindungen müssen in regelmäßigen Abständen überprüft und gegebenenfalls nachgezogen werden. Die Intervalle sind abhängig von der jeweiligen Nutzung der Rohrverbinder und müssen von verantwortlichen Personen (zuständig ist der Betreiber) dokumentiert werden.
