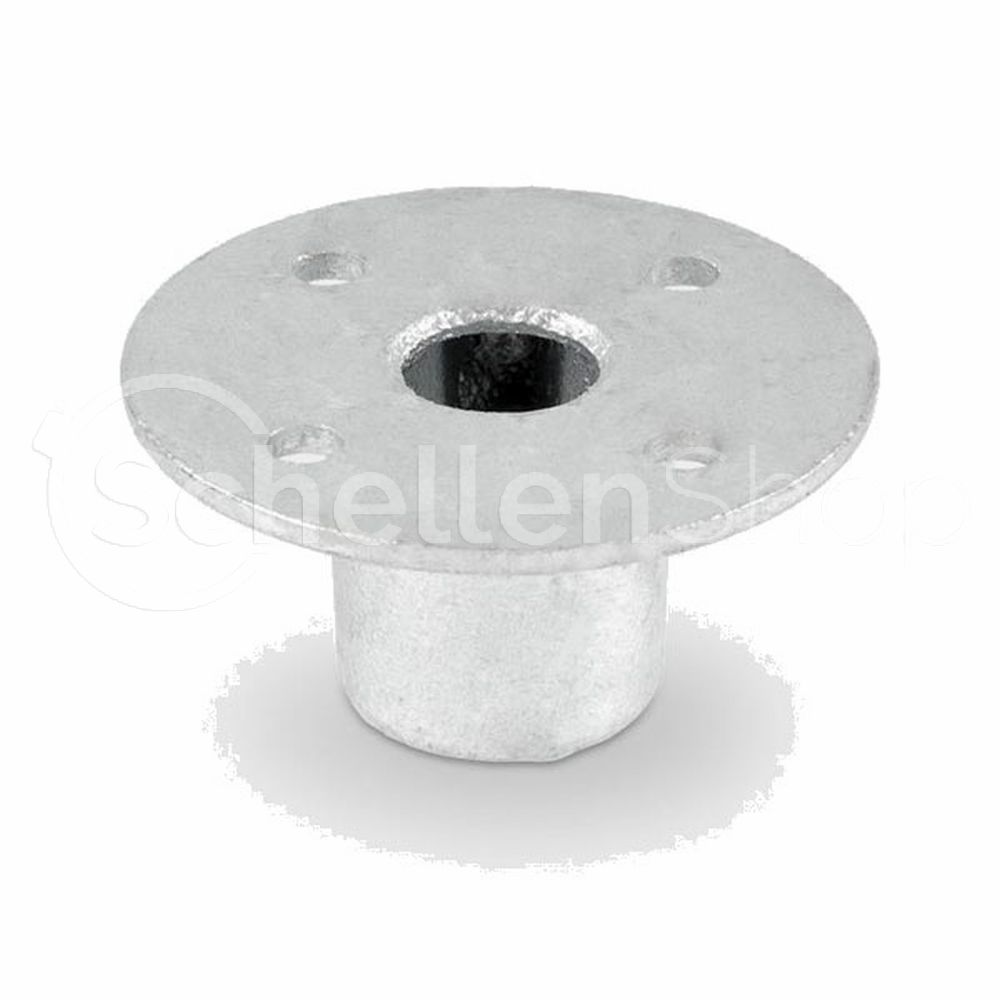

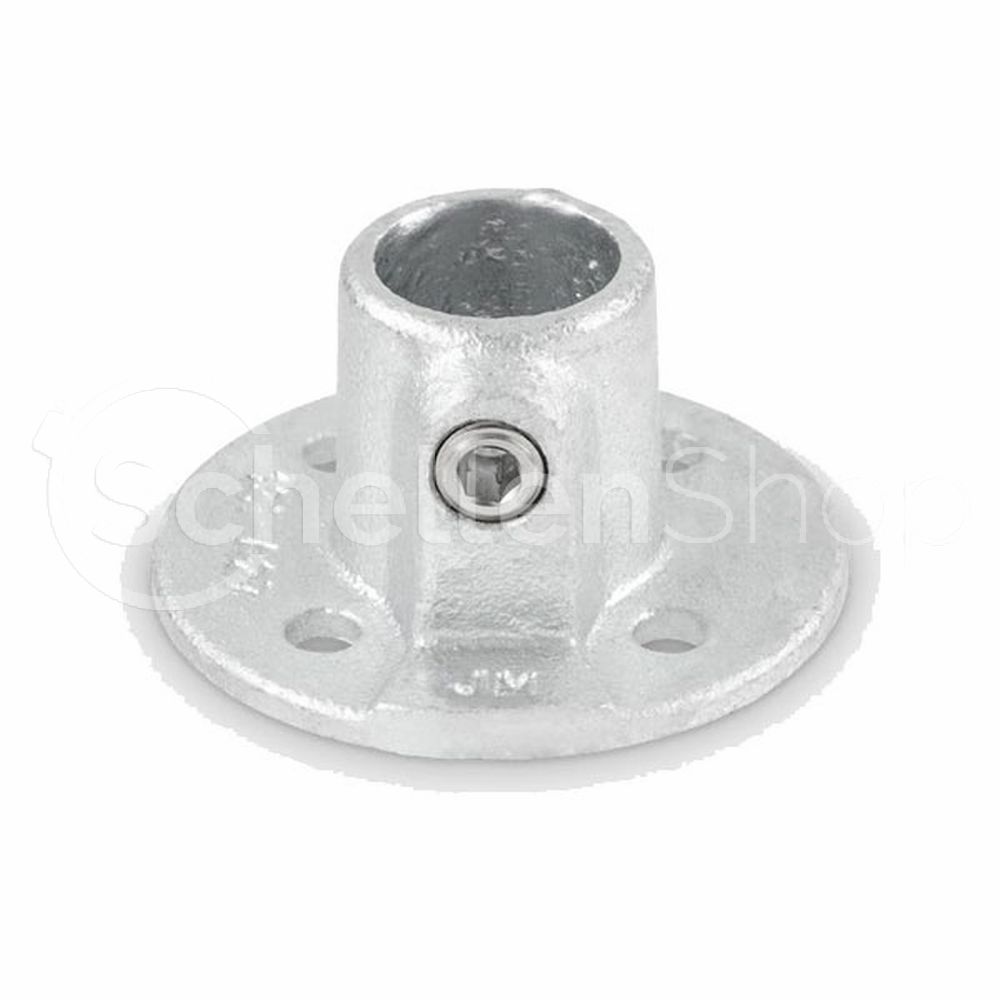

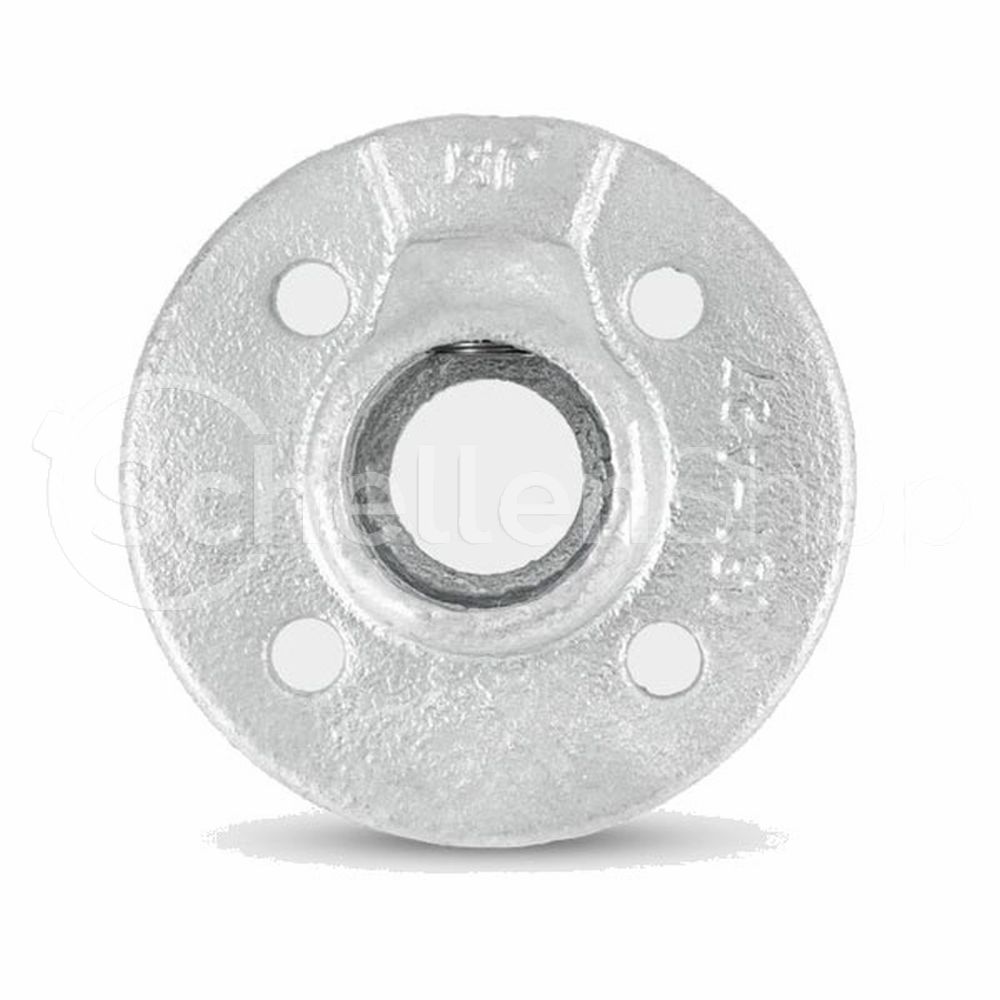

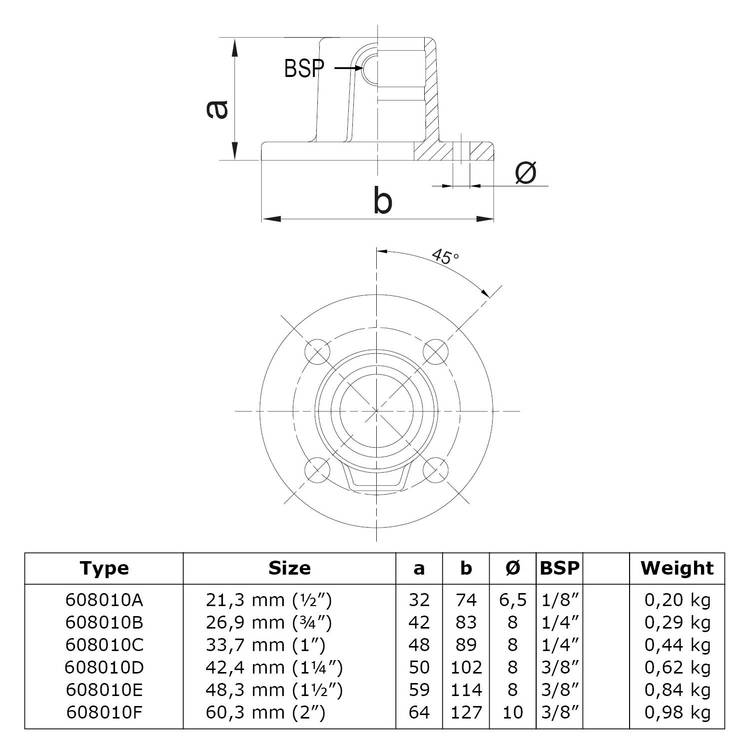

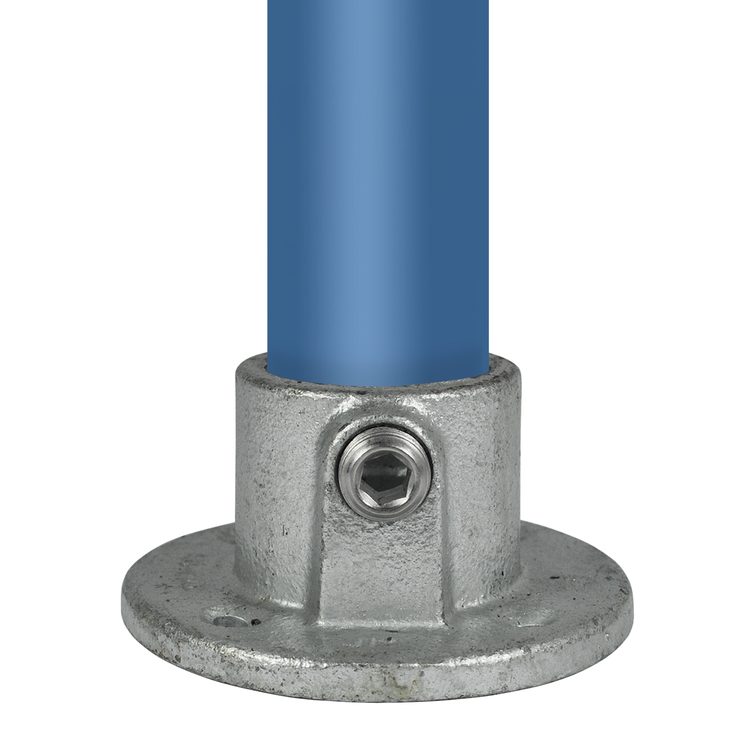

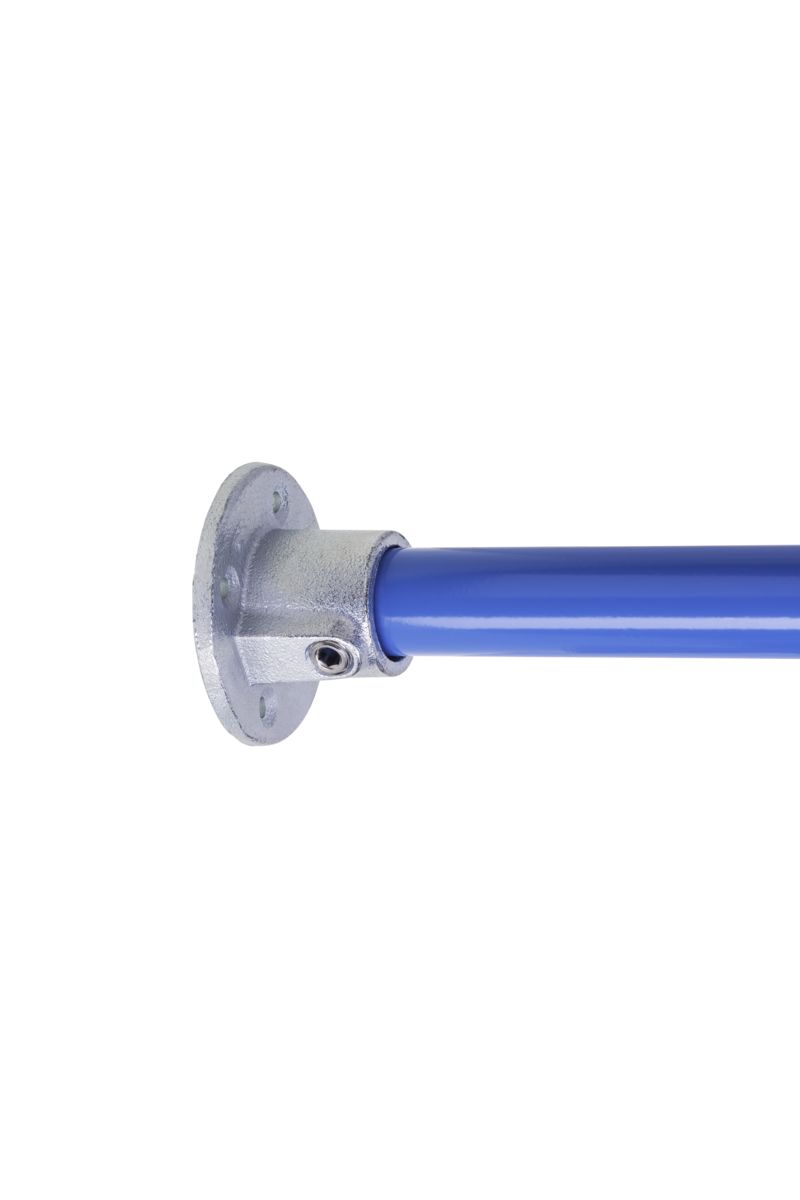

Rohrverbinder Fußplatte rund / Wand- , Decken- o. Bodenbefestigung - Typ 10

Rohrverbinder Typ 12 – ovale Fußplatte zur 90° Boden- und Wandbefestigung Der Rohrverbinder Typ 12 ist eine robuste ovale Fußplatte für Rundrohre und dient zur Befestigung sowie Abstützung vertikaler Pfosten an Boden, Wand oder anderen geeigneten Montageflächen. Das Rundrohr wird im 90°-Winkel zur Befestigungsfläche aufgenommen und über zwei Madenschrauben sicher innerhalb des Verbinders fixiert. Typ 12 ist für Rundrohre mit 26,9 mm (3/4"), 33,7 mm (1"), 42,4 mm (1 1/4"), 48,3 mm (1 1/2") und 60,3 mm (2") Außendurchmesser erhältlich. Damit eignet sich die Fußplatte sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für individuelle DIY- und Möbelbauprojekte. Robuste 90° Fußplatte für vertikale Rundrohre Die Fußplatte Typ 12 ist für Konstruktionen vorgesehen, bei denen ein Rundrohr rechtwinklig auf einer Montagefläche befestigt werden soll. Das Rohr wird in die Aufnahme eingesetzt und endet innerhalb des Verbinders. Eine Durchführung des Rohres durch die Fußplatte ist konstruktionsbedingt nicht möglich. Damit eignet sich Typ 12 insbesondere als Befestigungspunkt für vertikale Pfosten, Stützrohre, Geländerkonstruktionen, Schutzrahmen und Gestelle. Zwei Madenschrauben für eine zuverlässige Rohrfixierung Das eingesetzte Rundrohr wird über zwei Madenschrauben innerhalb der Aufnahme fixiert. Die doppelte Klemmung unterstützt eine hohe Rutschfestigkeit und sorgt dafür, dass der Pfosten zuverlässig in seiner vorgesehenen Position gehalten wird. Diese Bauweise macht die ovale Fußplatte besonders interessant für Konstruktionen, bei denen eine stabile mechanische Verbindung zwischen Rohr und Befestigungsfläche erforderlich ist. Zwei Befestigungslöcher zur Montage am Untergrund Der ovale Bodenflansch verfügt über zwei Befestigungslöcher. Über geeignete Schrauben, Dübel oder andere Befestigungssysteme kann die Fußplatte auf dem jeweiligen Untergrund montiert werden. Die beiden Befestigungspunkte unterstützen eine gleichmäßige Verteilung der auftretenden Kräfte innerhalb des Flansches. Die erforderlichen Befestigungsmittel müssen dabei immer passend zum Untergrund, zur Einbausituation und zur tatsächlich auftretenden Belastung gewählt werden. Für Bodenmontage und Wandmontage geeignet Typ 12 wird bevorzugt als 90°-Bodenbefestigung für vertikale Pfosten eingesetzt. Bei entsprechend geeigneter Konstruktion und Befestigungsfläche kann die Fußplatte jedoch auch an einer Wand montiert werden. Dadurch lässt sich der Rohrverbinder vielseitig für Geländer, Handläufe, Schutzkonstruktionen, Maschinenrahmen oder individuelle Rohrsysteme einsetzen. Nicht für durchgehende Rundrohre geeignet Der Rohrverbinder Typ 12 ist nicht für durchgehende Rohre vorgesehen. Das Rundrohr endet innerhalb der Aufnahme und kann nicht durch den Flansch hindurchgeführt werden. Die Fußplatte wird daher hauptsächlich an End- beziehungsweise Fußpunkten einer Rohrkonstruktion eingesetzt. Verfügbare Rohrdurchmesser für Typ 12 Die ovale Fußplatte Typ 12 ist für folgende Rohr-Außendurchmesser erhältlich: 26,9 mm – 3/4" 33,7 mm – 1" 42,4 mm – 1 1/4" 48,3 mm – 1 1/2" 60,3 mm – 2" Für eine passgenaue Montage muss die Ausführung der Fußplatte entsprechend dem Außendurchmesser des verwendeten Rundrohres ausgewählt werden. Technische Daten des Rohrverbinders Typ 12 Typ: 12 Ausführung: Fußplatte oval / 90° Bodenbefestigung Rohrform: Rundrohr Montagewinkel: 90° zur Befestigungsfläche Verfügbare Durchmesser: 26,9 / 33,7 / 42,4 / 48,3 / 60,3 mm Rohrfixierung: 2 Madenschrauben Befestigungslöcher: 2 Flanschstärke: ca. 8 mm Rohrführung: nicht durchgehend Geeignet für: Boden- und Wandmontage Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Befestigung ohne Schweißen Feuerverzinktes Gusseisen für robuste Rohrkonstruktionen Der Rohrverbinder besteht aus feuerverzinktem Gusseisen und eignet sich für robuste Konstruktionen im Innen- und Außenbereich. Die Feuerverzinkung unterstützt den Korrosionsschutz und macht den Verbinder für zahlreiche gewerbliche, industrielle und private Einsatzbereiche geeignet. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die den Korrosionsschutz der Befestigungselemente unterstützt. Einsatzbereiche von Geländerbau bis Maschinenschutz Der Rohrverbinder Typ 12 eignet sich für zahlreiche Konstruktionen aus Rundrohr, beispielsweise: Handläufe und Geländerkonstruktionen Geländerpfosten und Stützrohre Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Rahmen- und Gestellkonstruktionen im Maschinenbau Spielplatz- und Freizeitanlagen Werkstatt- und Betriebseinrichtungen Regale und Rohrgestelle DIY-Möbel und individuelle Rohrmöbel Rundrohre mechanisch befestigen – ohne Schweißen Mit der ovalen Fußplatte Typ 12 lassen sich vertikale Rundrohre mechanisch mit einem geeigneten Untergrund verbinden. Dadurch kann auf eine direkte Verschweißung verzichtet werden und die Konstruktion bleibt grundsätzlich modular und demontierbar. Weitere passende Rohrverbinder für Rundrohre in unterschiedlichen Bauformen und Durchmessern finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau, Möbelbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Bitte beachten: Die Befestigungslöcher im Basisflansch und die eingesetzten Befestigungsmittel müssen zur auftretenden Belastung und zum jeweiligen Untergrund passen. Die tatsächliche Belastbarkeit hängt vom Rohr, vom Befestigungsuntergrund, den verwendeten Befestigungsmitteln und der Gesamtkonstruktion ab. Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss das gesamte System entsprechend der vorgesehenen Belastung sowie den geltenden technischen und gesetzlichen Anforderungen ausgelegt werden. Technische Daten & Sicherheitshinweise Geprüfte Qualität: Das Produkt wurde auf freiwilliger Basis auf die Einhaltung der grundlegenden Anforderungen geprüft. Alle anwendbaren Anforderungen der Prüf- und Zertifizierordnung der TÜV SÜD Gruppe müssen erfüllt sein. Details siehe bitte: www.tuvsud.com/ps-zert Anzugsdrehmoment der Klemmschraube: 39 Nm max. Biegemoment: 1,25 kNm max. Zugbeanspruchung: 10,5 kNm Wichtige Hinweise zur Montage: Für die Montage der Flansche bei Geländern müssen geeignete Befestigungsmaterialien (Schrauben und Dübel) in Bezug auf den baulichen Untergrund verwendet werden. Die angegebenen Biegemomente gelten nur unter der Bedingung, dass die Rohrverbinder zur Boden- und Wandmontage auf einer ebenen Fläche montiert werden. Durch den Einfluss dynamischer Belastungen können sich Schraubverbindungen lösen. Die Schraubverbindungen müssen in regelmäßigen Abständen überprüft und gegebenenfalls nachgezogen werden. Die Intervalle sind abhängig von der jeweiligen Nutzung der Rohrverbinder und müssen von verantwortlichen Personen (zuständig ist der Betreiber) dokumentiert werden.

Rohrverbinder Typ 11S (131F) – quadratische Fußplatte für Vierkantrohre 25x25 und 40x40 mm Der Rohrverbinder Typ 11S (131F) ist eine quadratische Fußplatte für Vierkantrohre und dient zur Positionsfixierung von Rohrkonstruktionen an Boden, Wand oder Decke. Die Fußplatte verfügt über vier Befestigungslöcher und ermöglicht dadurch eine stabile mechanische Fixierung des Rohrsystems an einem geeigneten Untergrund. Typ 11S ist für Vierkantrohre mit 25 x 25 mm und 40 x 40 mm erhältlich. Der Verbinder eignet sich für Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau ebenso wie für individuelle DIY- und Möbelbauprojekte. Fußplatte zur Positionsfixierung von Vierkantrohren Die quadratische Fußplatte Typ 11S wird überall dort eingesetzt, wo ein Vierkantrohr beziehungsweise eine Rohrkonstruktion an einer festen Position gehalten werden soll. Je nach Einbausituation kann der Flansch auf einem Boden, an einer Wand oder an einer Decke montiert werden. Die Befestigung erfolgt über vier Bohrungen in der Fußplatte. Die dafür verwendeten Schrauben, Dübel oder sonstigen Befestigungsmittel müssen passend zum jeweiligen Untergrund und zur vorgesehenen Belastung ausgewählt werden. Wichtiger Hinweis: nicht als tragender Basisflansch verwenden Typ 11S ist zur Positionsfixierung vorgesehen und darf nicht als Basisflansch zur Abstützung von Schutzgeländern oder vergleichbaren tragenden Systemen verwendet werden. Bei Geländer-, Fallschutz- oder anderen sicherheitsrelevanten Konstruktionen muss eine dafür geeignete und entsprechend ausgelegte Befestigungslösung verwendet werden. Die Fußplatte Typ 11S ist in solchen Konstruktionen ausschließlich entsprechend ihrer vorgesehenen Funktion zur Positionierung beziehungsweise Fixierung einzusetzen. Rohr kann nicht durch die Fußplatte geführt werden Die Unterseite des Flansches ist teilweise offen ausgeführt, unter anderem um eine mögliche Wasserabfuhr zu unterstützen. Die Öffnung ist jedoch so gestaltet, dass das eingesetzte Vierkantrohr nicht vollständig durch die Fußplatte hindurchgeschoben werden kann. Das Rohr endet somit innerhalb der Aufnahme und wird dort über die vorhandene Madenschraube fixiert. Vier Befestigungslöcher für Wand, Boden oder Decke Die quadratische Montageplatte verfügt über vier Befestigungslöcher. Dadurch lässt sich der Rohrverbinder an unterschiedlichen geeigneten Untergründen montieren und flexibel in verschiedenste Rahmen-, Gestell- oder Rohrkonstruktionen integrieren. Der Flansch besitzt eine Stärke von ca. 6 mm und bildet einen kompakten Befestigungspunkt zwischen Vierkantrohr und Montagefläche. Verfügbare Abmessungen für Typ 11S Die quadratische Fußplatte Typ 11S (131F) ist für folgende Vierkantrohr-Abmessungen erhältlich: 25 x 25 mm 40 x 40 mm Für eine passgenaue Montage muss die Ausführung des Rohrverbinders entsprechend der Außenabmessung des verwendeten Vierkantrohres gewählt werden. Technische Daten des Rohrverbinders Typ 11S (131F) Typ: 11S (131F) Ausführung: quadratische Fußplatte Rohrform: quadratisch / Vierkantrohr Verfügbare Abmessungen: 25 x 25 mm und 40 x 40 mm Funktion: Positionsfixierung von Rohrkonstruktionen Befestigungsplatte: 4 Befestigungslöcher Flanschstärke: ca. 6 mm Unterseite: teilweise offen Rohrführung: Rohr kann nicht durch den Flansch hindurchgeführt werden Montagemöglichkeiten: Boden, Wand oder Decke Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Befestigung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder besteht aus feuerverzinktem Gusseisen und eignet sich für robuste Rohrkonstruktionen im Innen- und Außenbereich. Die Feuerverzinkung unterstützt den Korrosionsschutz und macht den Verbinder für zahlreiche gewerbliche, industrielle und private Anwendungen geeignet. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die den Korrosionsschutz der Befestigungselemente unterstützt. Einsatzbereiche von Gestellbau bis DIY-Möbel Die Fußplatte Typ 11S kann zur Positionsfixierung in zahlreichen Vierkantrohrkonstruktionen eingesetzt werden, beispielsweise: Handlauf- und Geländerkonstruktionen Schutzbarrieren und Absperrungen Maschinenschutzvorrichtungen und Schutzrahmen Rahmen- und Gestellkonstruktionen im Maschinenbau Spielplatz- und Freizeitanlagen Werkstatt- und Betriebseinrichtungen Regale und Arbeitsgestelle Werbe- und Präsentationsrahmen DIY-Möbel und individuelle Vierkantrohrmöbel Vierkantrohre ohne Schweißarbeiten fixieren Mit Typ 11S lassen sich Vierkantrohre mechanisch an geeigneten Montageflächen positionieren und befestigen. Dadurch kann auf eine direkte Verschweißung des Rohres mit dem Untergrund verzichtet werden und die Konstruktion bleibt grundsätzlich modular aufgebaut. Weitere passende quadratische Rohrverbinder für Vierkantrohre in unterschiedlichen Bauformen und Abmessungen finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau, Möbelbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Typ 11S dient zur Positionsfixierung und ist nicht als tragender Basisflansch zur Abstützung von Schutzgeländern oder vergleichbaren Systemen vorgesehen. Bei sicherheitsrelevanten Anwendungen müssen Konstruktion, Befestigungsuntergrund und eingesetzte Befestigungsmittel entsprechend der vorgesehenen Belastung sowie den geltenden technischen und gesetzlichen Anforderungen ausgelegt werden.
